Avant d'ouvrir quoi que ce soit, il y a une règle qui ne se discute pas : couper le courant au disjoncteur général. Pas seulement l'éclairage concerné, mais le disjoncteur principal. Ensuite, vérifiez qu'il n'y a plus de tension avec un testeur. Ce n'est pas une formalité, c'est ce qui évite de prendre une décharge. Une fois que c'est fait, vous pouvez sortir vos outils.

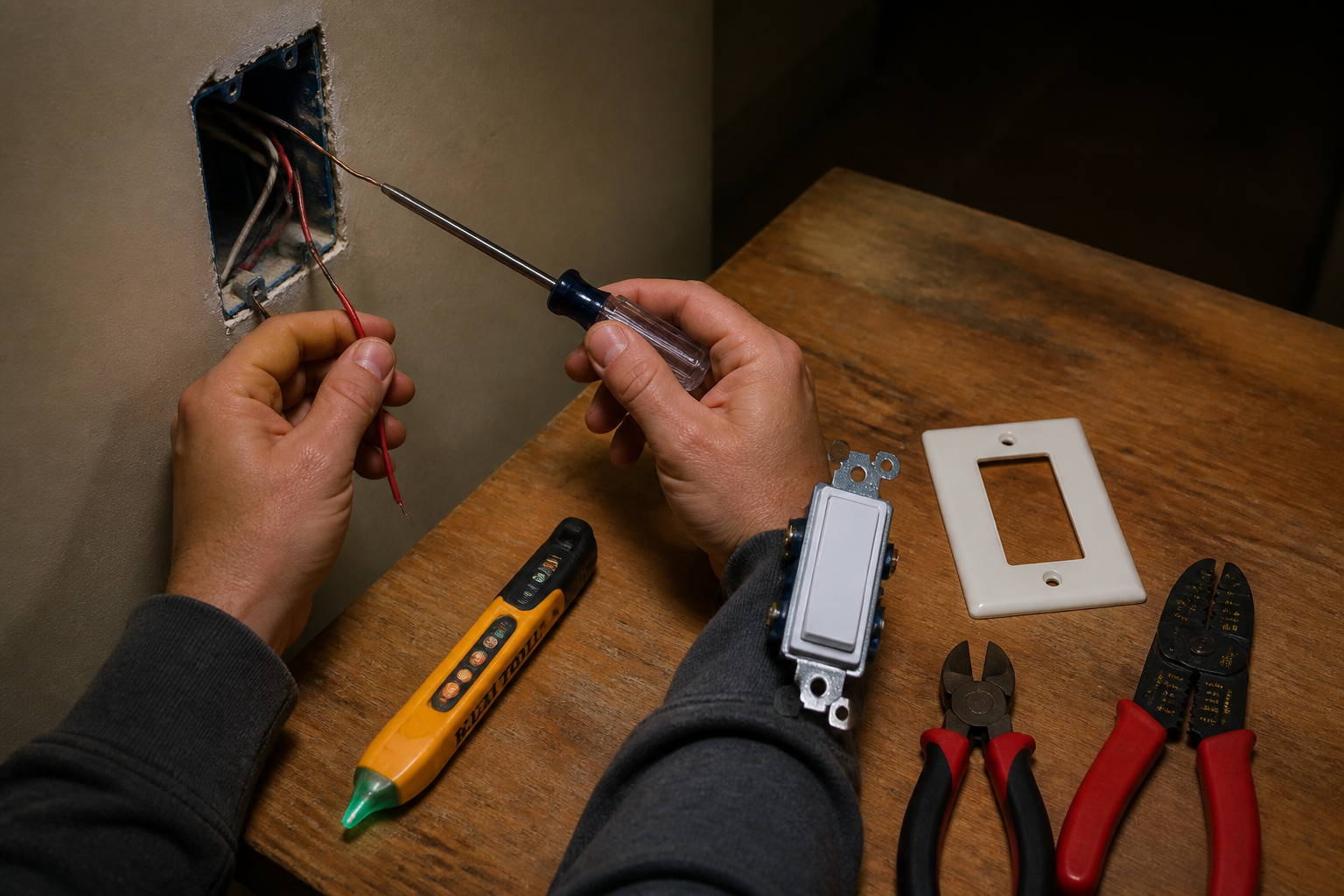

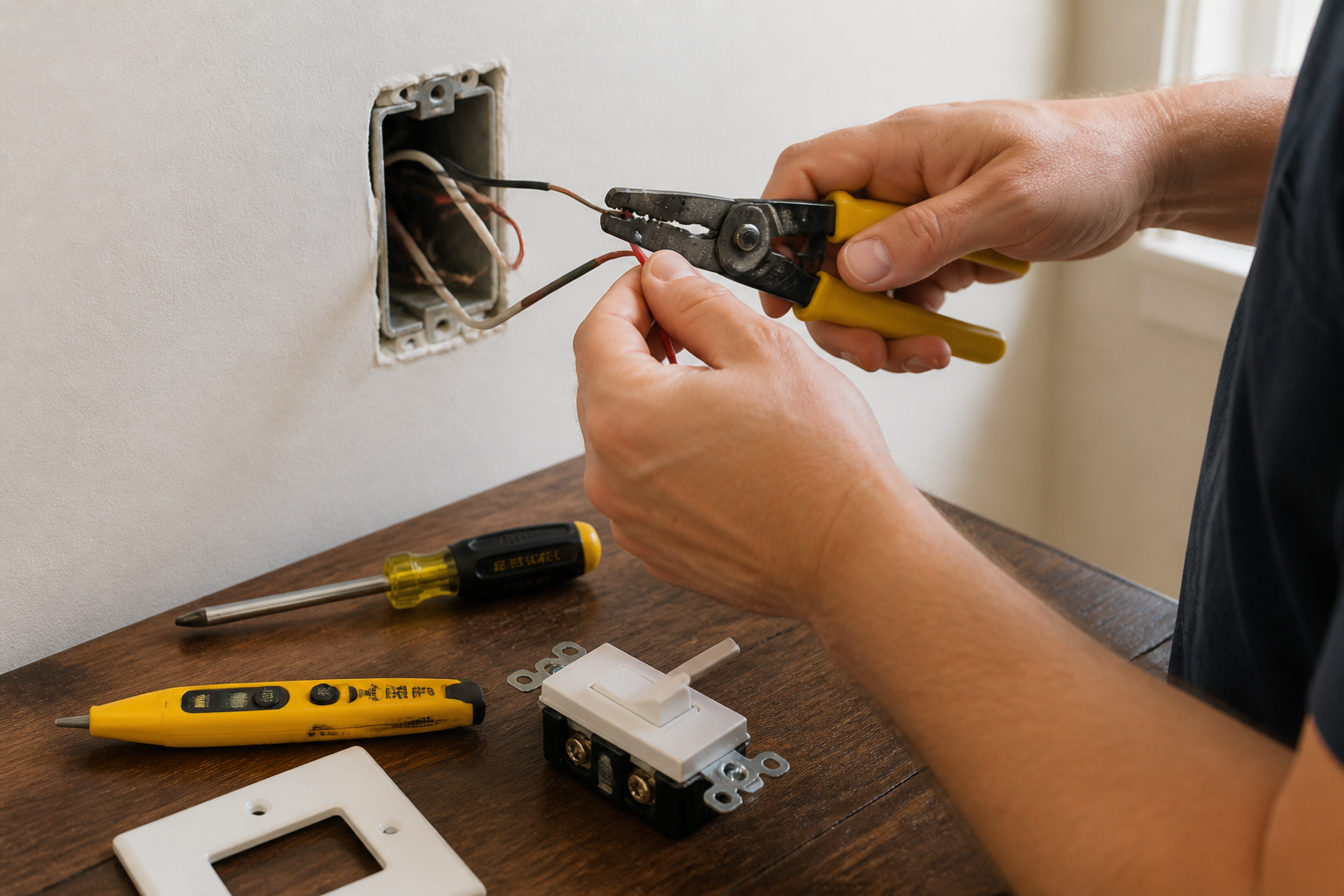

Pour ce chantier, il vous faut une pince coupante, une pince à dénuder, un tournevis plat, un interrupteur neuf avec sa plaque, une boîte d'encastrement de 40 mm de profondeur et du fil électrique en 1,5 mm². Rien d'exotique. Si vous remplacez un vieux modèle, vous aurez peut-être juste à changer l'appareillage sans toucher aux fils déjà en place.
Comment raccorder les fils sur un interrupteur simple ?
Le branchement d'un interrupteur simple repose sur un principe : couper ou rétablir le courant sur un seul fil, celui de la phase. Concrètement, vous allez travailler avec deux fils principaux qui sortent de votre boîte d'encastrement.
Le point pratique à ne pas négliger, c’est la différence entre une réponse générale et une situation concrète. Pour comparer les options avec plus de recul, Brancher un va-et-vient : le schéma simple donne un repère utile à confronter aux éléments de cet article.

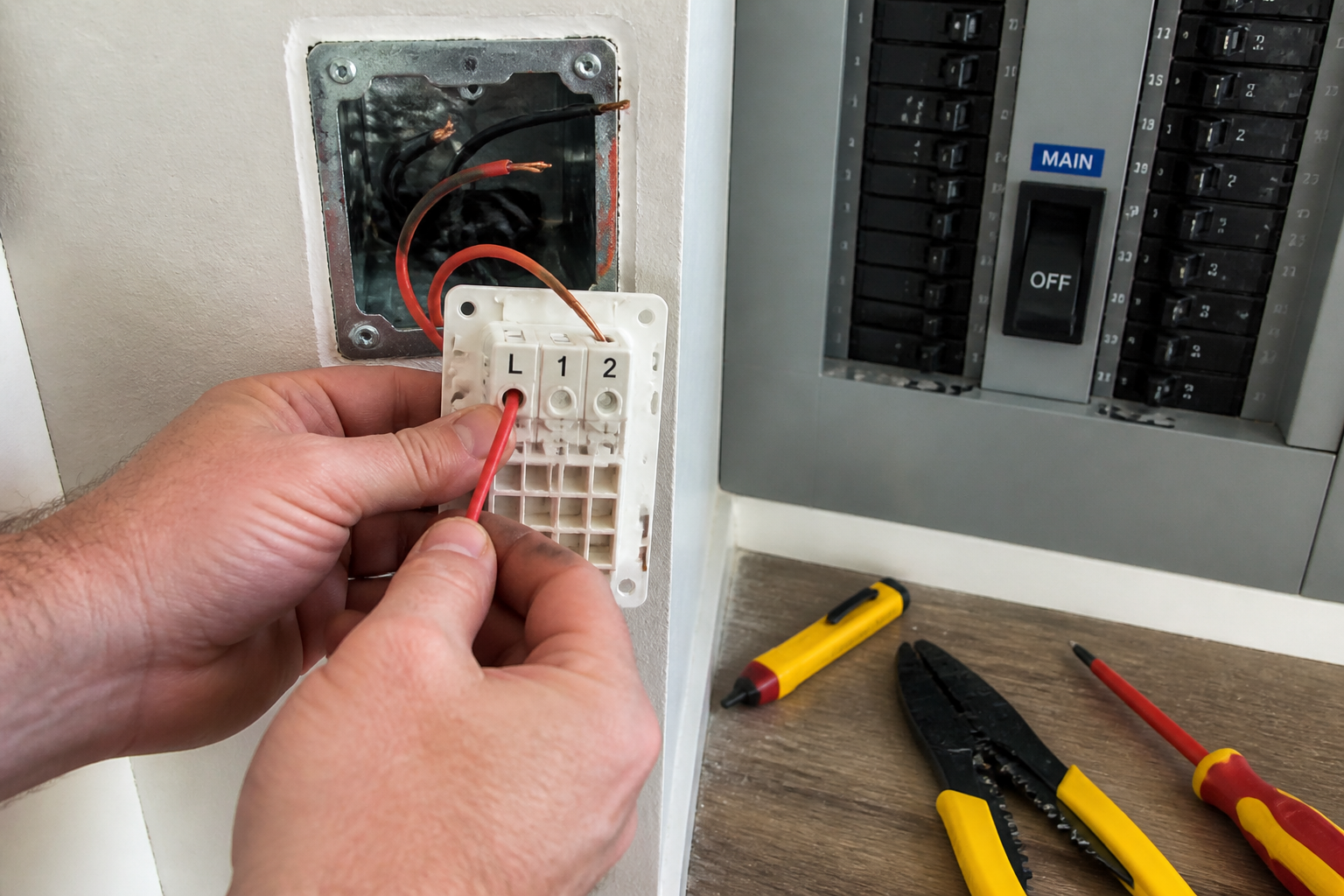

Le fil d'alimentation, souvent rouge mais parfois noir ou marron, se raccorde sur la borne marquée L. Le second fil, appelé retour lampe et généralement violet ou orange, se branche sur la borne 1. C'est tout. Le neutre (bleu) et la terre (vert/jaune) ne passent pas par l'interrupteur : ils vont directement à la lampe.
Si vous avez un doute sur la couleur des fils chez vous, ne devinez pas. Utilisez un testeur pour repérer la phase. Les couleurs peuvent varier sur les installations anciennes, et une erreur à ce stade peut rendre l'interrupteur inopérant ou dangereux.
Le neutre et la terre ne se branchent jamais sur un interrupteur simple. Ils rejoignent directement le point lumineux.
Fixer l'interrupteur et clipser la plaque
Une fois les fils bien enfoncés dans les bornes (tirez dessus doucement pour vérifier qu'ils tiennent), vous pouvez encastrer l'interrupteur dans la boîte. Attention à ne pas pincer les fils entre le mécanisme et le mur. Si un fil est mal logé, il peut provoquer un court-circuit ou un faux contact.
Fixez l'interrupteur avec les vis ou les griffes fournies. Serrez des deux côtés avec un tournevis plat, sans forcer comme un brûte. Ensuite, clipsez la plaque de finition en appuyant bien aux quatre coins. Vous devez entendre un petit clic. Si ça ne clipse pas, vérifiez que la plaque est bien orientée et que rien ne dépasse.
Dernière étape : réarmez le disjoncteur général et testez l'interrupteur. Si la lumière ne s'allume pas, coupez le courant et vérifiez vos connexions. Un fil mal serré ou inversé est souvent la cause.
Quand appeler un électricien plutôt que bricoler ?
Le branchement d'un interrupteur simple est accessible à un bricoleur soigneux. Mais si votre installation est ancienne, si les fils sont en mauvais état ou si vous ne parvenez pas à identifier la phase, mieux vaut ne pas insister. Un électricien certifié interviendra en une demi-heure et vous éviterez les risques d'électrocution ou d'incendie.
Si vous devez aussi réparer une fuite au robinet dans la même pièce, ne mélangez pas les chantiers : l'électricité et l'eau ne font pas bon ménage. Et si votre sèche-linge est en panne, sachez que trouver des pièces détachées sèche-linge peut se faire sans toucher au tableau électrique.
Enfin, un conseil : si vous installez un interrupteur dans une pièce humide (salle de bain, cuisine), respectez les distances de sécurité imposées par la norme NF C 15-100. Un interrupteur placé trop près d'un point d'eau, c'est un accident qui n'attend que vous.
