Un interrupteur va-et-vient permet d’allumer ou d’éteindre un même point lumineux depuis deux endroits différents. Concrètement, vous appuyez sur l’interrupteur en entrant dans le couloir, la lumière s’allume. Vous ressortez par l’autre bout, vous appuyez sur le second interrupteur, la lumière s’éteint. Pas de retour en arrière, pas de geste inutile.
Ce montage est particulièrement pratique dans les pièces de passage : couloir, cage d’escalier, garage traversant. Dans une chambre, il permet de commander la lampe depuis la porte et depuis le lit. Dans un salon traversant, on évite de traverser la pièce dans le noir. Le va-et-vient ne remplace pas un interrupteur simple : il le double. Vous aurez donc besoin de deux interrupteurs va-et-vient (et non d’un interrupteur simple et d’un va-et-vient).
Le matériel nécessaire pour brancher un va-et-vient
Avant de commencer, rassemblez ce qu’il vous faut. Vous aurez besoin de :

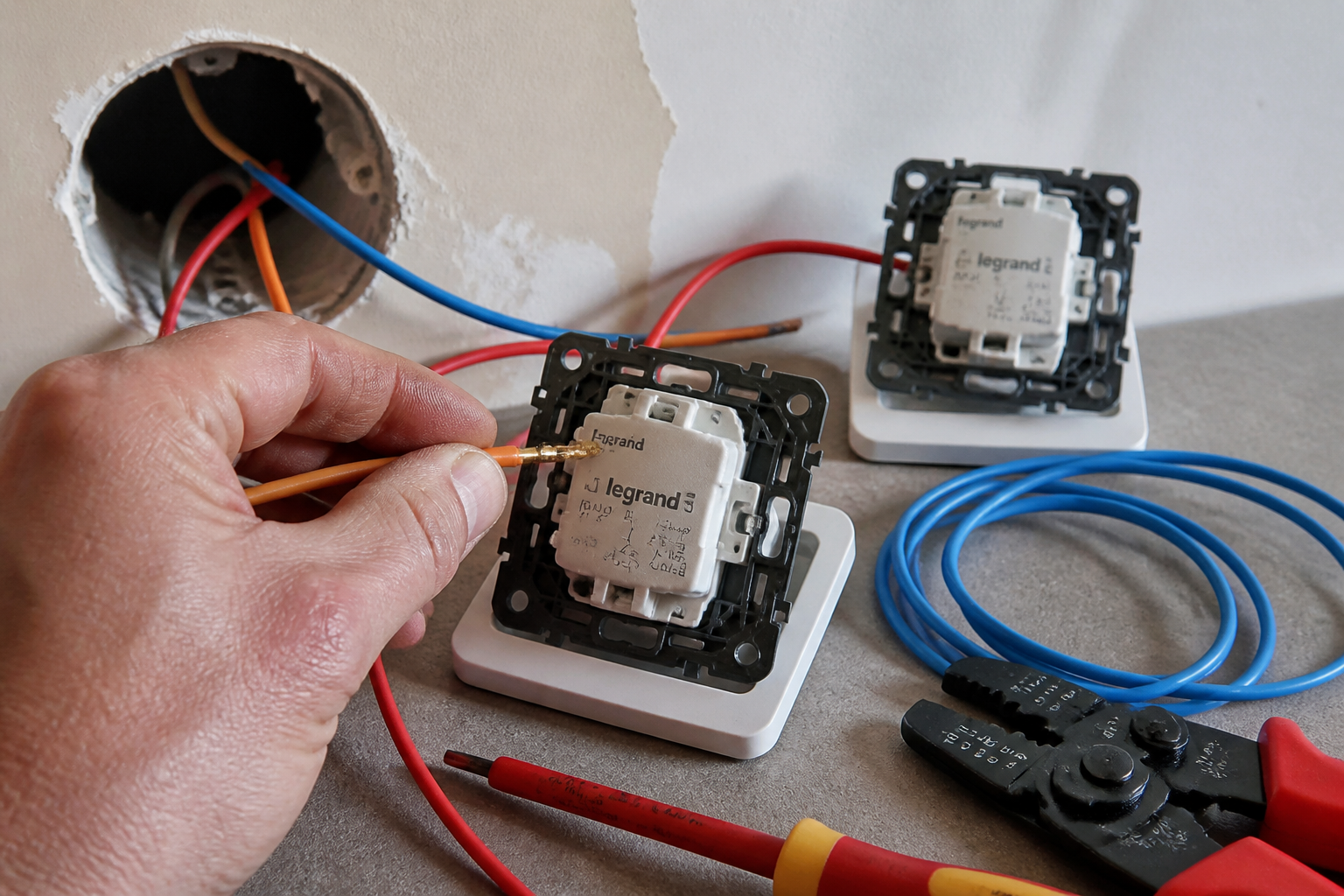

- deux interrupteurs va-et-vient (par exemple de la gamme Legrand) ;
- un disjoncteur 10 A dédié au circuit d’éclairage au tableau électrique ;
- du fil électrique de section 1,5 mm² (rouge pour la phase, orange pour les navettes, bleu pour le neutre) ;
- une lampe ou un luminaire avec son support ;
- une pince à dénuder, un tournevis isolé, une scie-cloche si vous devez percer les boîtes d’encastrement ;
- des boîtes d’encastrement et des moulures si les câbles doivent passer en apparent.
Le point clé du va-et-vient, ce sont les fils navettes, généralement de couleur orange. Ce sont eux qui relient les deux interrupteurs entre eux et permettent la commutation. Sans navettes, pas de va-et-vient.
Le schéma de branchement d’un va-et-vient en deux points de commande
Voici le câblage à réaliser, étape par étape. Coupez toujours l’alimentation générale au disjoncteur avant toute manipulation. Vérifiez l’absence de tension avec un testeur.
- Repérez la phase : elle arrive du disjoncteur 10 A. Branchez-la sur la borne L du premier interrupteur va-et-vient.

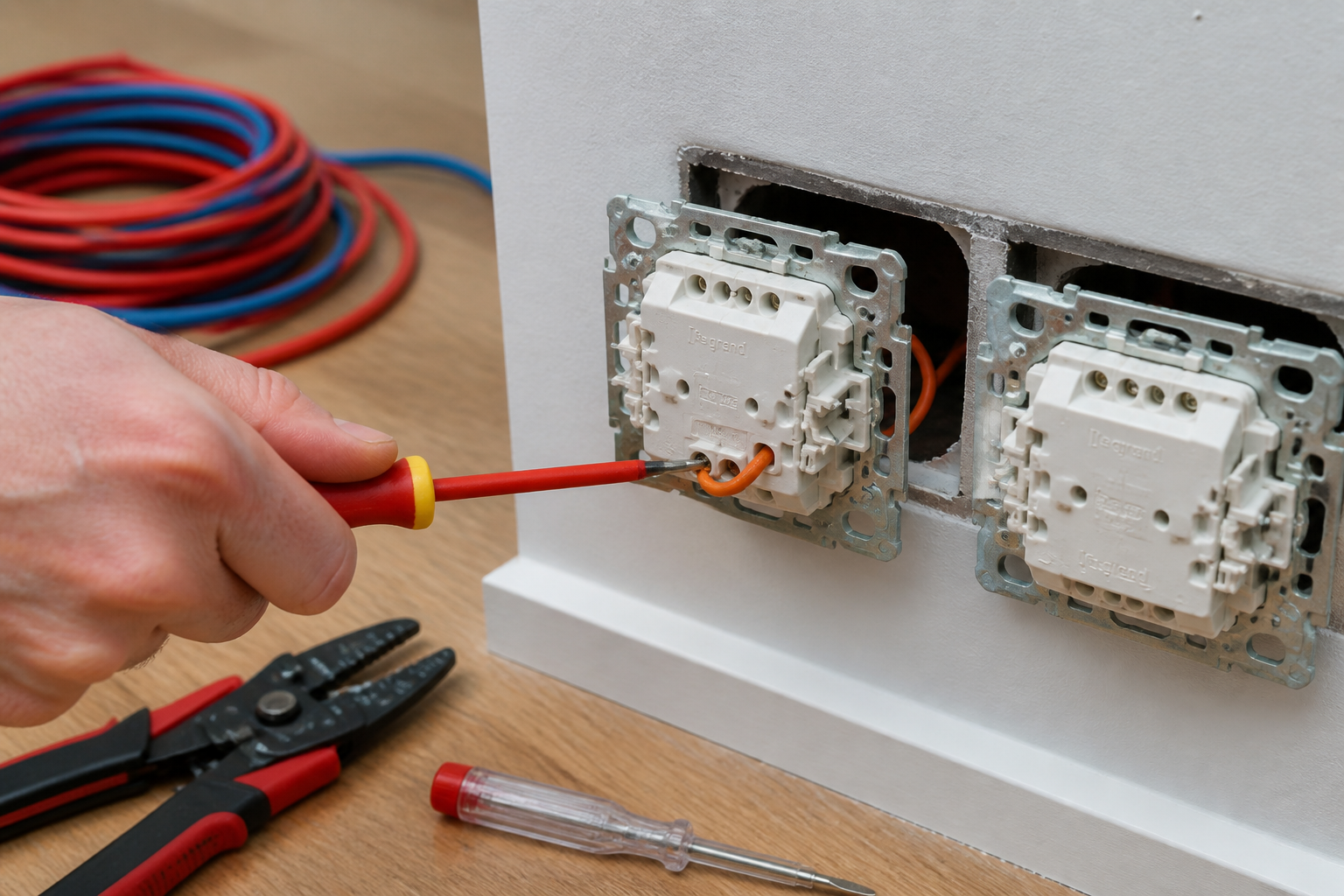

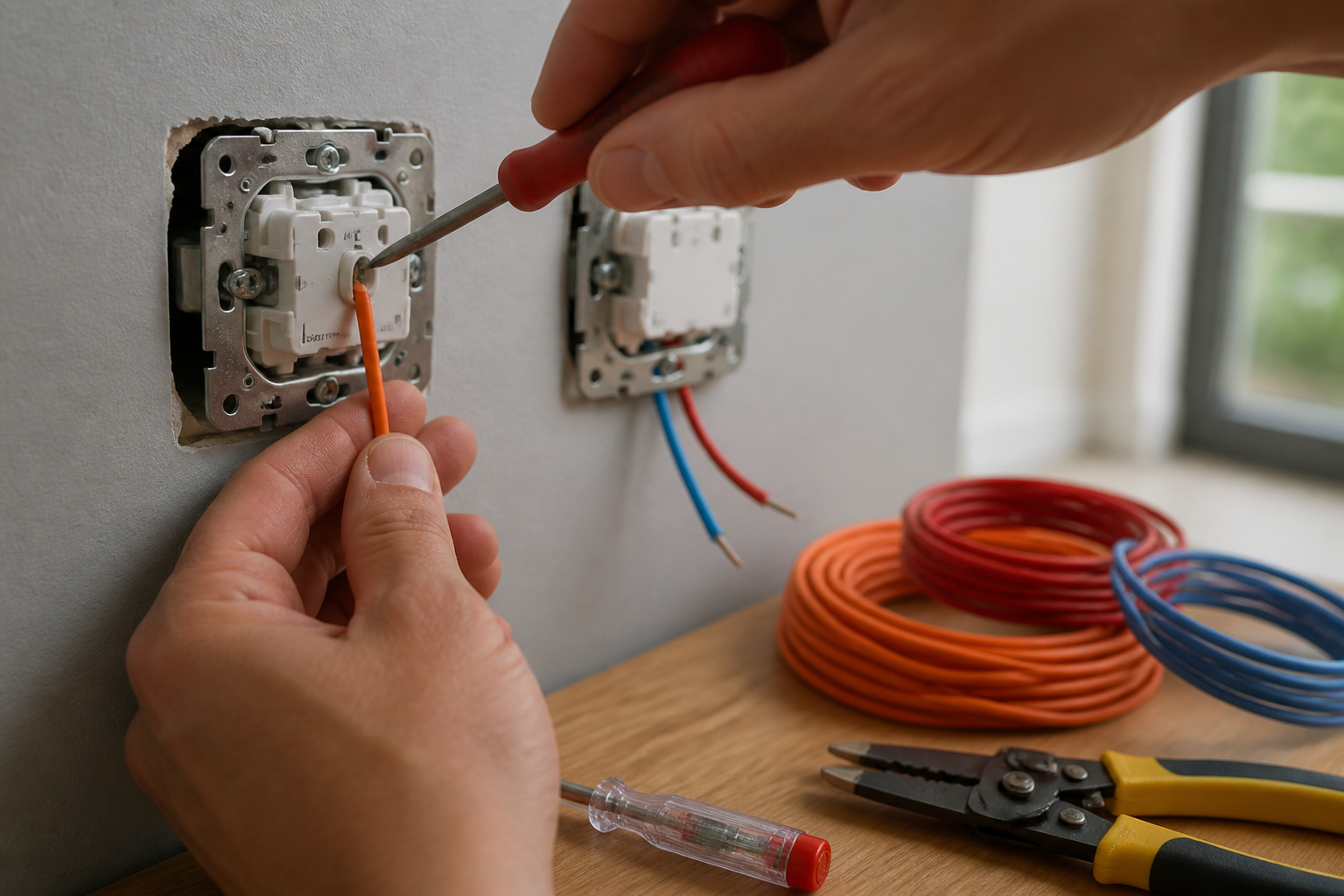

- Reliez les deux interrupteurs : connectez un fil navette (orange) entre la borne 1 du premier interrupteur et la borne 1 du second. Faites de même avec un second fil navette entre la borne 2 de chaque interrupteur.
- Branchez le retour lampe : reliez la borne L du second interrupteur au fil qui part vers la lampe (le retour lampe).
- Connectez le neutre : le neutre part du disjoncteur et va directement à la lampe. Il ne passe pas par les interrupteurs.
Si vous installez le circuit de toutes pièces, vous devrez tirer les câbles dans les gaines, percer les trous pour les boîtes d’encastrement et fixer les moulures si nécessaire. Si vous remplacez un interrupteur existant, vous n’aurez qu’à déconnecter les anciens fils et les reconnecter sur le nouveau mécanisme en suivant les mêmes bornes.
Voici un tableau récapitulatif des connexions :
| Borne | Premier interrupteur | Second interrupteur |
|---|---|---|
| L | Phase (fil rouge depuis le disjoncteur) | Retour lampe (fil vers le luminaire) |
| 1 | Navette 1 (fil orange) | Navette 1 (fil orange) |
| 2 | Navette 2 (fil orange) | Navette 2 (fil orange) |
Le neutre (fil bleu) va directement du disjoncteur à la lampe, sans passer par les interrupteurs.
Erreurs fréquentes à éviter lors du branchement
La première erreur est de confondre un va-et-vient avec un simple allumage. Un interrupteur simple ne possède qu’une borne L et une borne 1. Il ne peut pas être utilisé en va-et-vient. À l’inverse, un va-et-vient possède trois bornes : L, 1 et 2.
Autre erreur courante : inverser les navettes. Si les deux fils orange sont inversés sur un des interrupteurs, le va-et-vient fonctionnera tout de même, mais les positions « allumé » et « éteint » seront inversées par rapport à ce que vous attendez. Rien de grave, mais cela oblige à démonter et inverser les fils.
Enfin, ne négligez pas la section des fils. Pour un circuit d’éclairage, du 1,5 mm² est obligatoire. Un fil trop fin peut chauffer et provoquer un incendie. Utilisez du fil de couleur normalisée : rouge pour la phase, bleu pour le neutre, orange pour les navettes, vert/jaune pour la terre (si le luminaire en nécessite).
Quand faire appel à un électricien ?
Le branchement d’un va-et-vient est à la portée d’un bricoleur averti, à condition de respecter les règles de sécurité. Si vous n’avez jamais touché à un circuit électrique, mieux vaut confier l’installation à un professionnel. Une erreur de câblage peut provoquer un court-circuit, une électrocution ou un incendie.
Si vous devez créer un circuit de toutes pièces, faire passer des câbles dans des cloisons ou modifier le tableau électrique, l’intervention d’un électricien est recommandée. Le coût de l’intervention est généralement inférieur à celui des dégâts causés par une installation défectueuse.
Un va-et-vient bien câblé simplifie le quotidien. Une fois en place, on ne se rend même plus compte qu’il est là – jusqu’au jour où l’on doit traverser un couloir dans le noir parce que l’interrupteur est au mauvais endroit. Prenez le temps de bien repérer vos points de commande avant de percer et de tirer les câbles. Votre confort en dépend.
