Installer un module DiO pour l’éclairage domotique séduit de plus en plus d’utilisateurs grâce à sa simplicité et sa compatibilité avec la plupart des installations existantes, avec ou sans fil neutre. Répondant à la demande des propriétaires qui souhaitent moderniser leur habitat sans engager de lourds travaux, ces solutions connectées s’imposent aujourd’hui comme des incontournables tant dans les rénovations que dans les constructions neuves. La maîtrise de l’installation – qu’il s’agisse de la version 1.0, très répandue, ou de la version Connect plus évoluée – tient à quelques clés que ce guide pratique éclaire avec précision. À travers des cas concrets, ce dossier permet de comprendre les contraintes du câblage électrique en France, propose des solutions en l’absence de neutre et livre de précieuses astuces pour obtenir une domotique fiable et sécurisée, adaptée aussi bien à la maison individuelle qu’à l’habitat collectif.
En bref :
- Installer un Module DiO exige d’anticiper la présence ou non du fil neutre.
- La pose se fait au choix derrière l’interrupteur ou au plafond, avec quelques adaptations selon le modèle.
- La version 1.0 séduit par sa simplicité, tandis que la version Connect ouvre à plus de fonctionnalités connectées.
- Un bypass est parfois essentiel pour éviter l’effet « fantôme » avec les ampoules LED.
- L’adoption de la domotique ne nécessite ni saignées ni gros travaux, mais la sécurité de l’installation reste la priorité absolue.
Guide pratique pour choisir et installer un module DiO d’éclairage

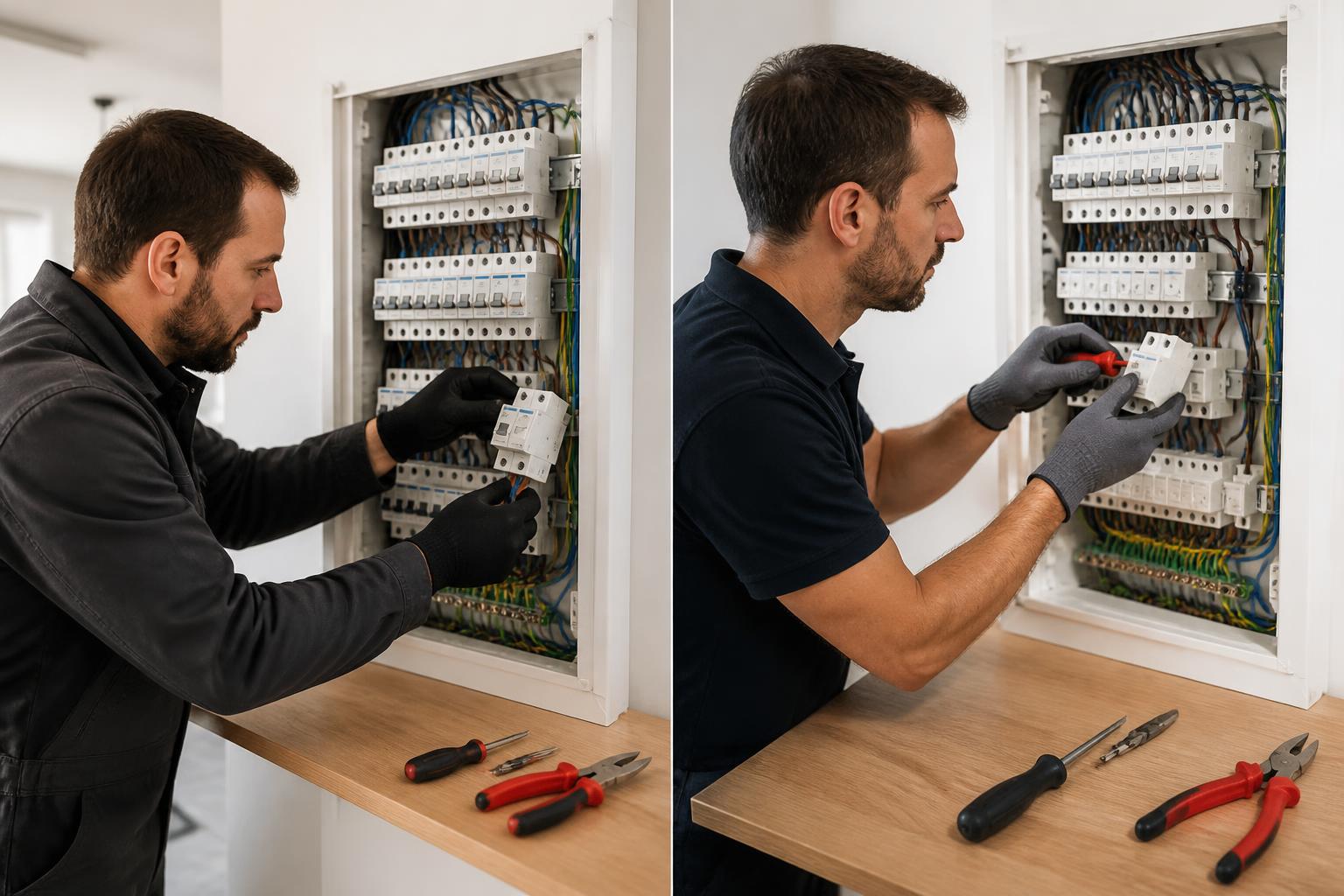

Moderniser l’éclairage via une installation domotique compatible avec ou sans neutre est aujourd’hui accessible grâce aux modules DiO. Cette technologie s’adapte autant aux configurations anciennes qu’aux installations récentes. Derrière chaque combinatoire de câblage se cache une équation centrée sur la sécurité : couper le courant au disjoncteur principal, identifier le rôle de chaque fil et garantir la conformité des raccordements.
Dans les logements récents disposant d’un fil neutre derrière l’interrupteur, le branchement s’effectue en reliant la phase et le neutre au module, puis en connectant la lampe. Mais dans la majorité des habitations françaises, le neutre n’est accessible qu’au plafonnier. L’installation du module DiO se réalise alors directement dans le cache-lustre, sur la boîte DCL ou derrière un domino, ce qui permet de contourner la difficulté sans modifier la structure murale.
Installer un module DiO version 1.0 : configuration avec fil neutre
Le cas idéal pour installer un module DiO version 1.0 se présente dans une installation électrique qui dispose d’un fil neutre derrière l’interrupteur. Les rénovations récentes ou les systèmes équipés de prises commandées facilitent ce montage. Après ouverture de l’appareillage mural, la phase (rouge), la navette (orange/violet) et le neutre (bleu) sont identifiables. Les branchements consistent à connecter la phase et le neutre sur les entrées correspondantes du module. La sortie du module est ensuite reliée à la lampe.
Certains modules basiques condamnent l’usage de l’interrupteur filaire existant, le remplaçant par un interrupteur sans fil extra-plat. Cette bascule, souvent déroutante, est synonyme de flexibilité nouvelle dans l’ajout de points de commande, mais nécessite une adaptation des habitudes domestiques. Le diagnostic est simplifié grâce à une LED d’indication et des tests rapides permettent de confirmer un fonctionnement correct avant la fermeture du boîtier.

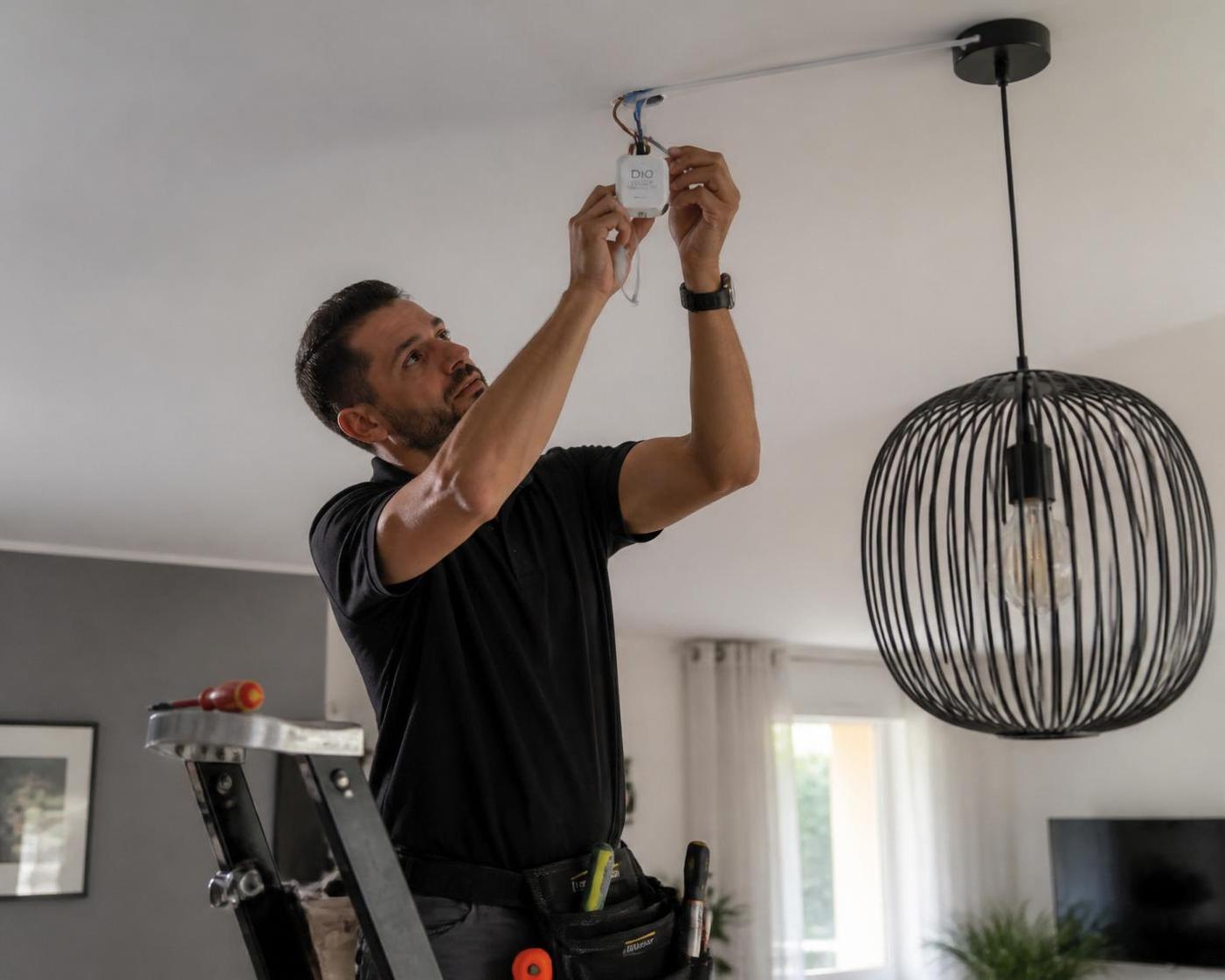

Installer un module DiO sans fil neutre : la méthode plafonnier
La plupart des logements français, notamment ceux construits avant les années 2000, ne disposent pas du neutre derrière les interrupteurs. Le guide pratique recommande alors l’installation du module DiO au niveau de la lampe, où la phase coupée et le neutre sont disponibles. Cette approche nécessite le maintien de l’interrupteur mural en position « on » en permanence, transformant ce dernier en simple raccord électrique.
Des propriétaires comme le couple Durand, vivant dans un appartement haussmannien à Lyon, témoignent avoir opté pour cette installation sans devoir faire de travaux destructifs. Le branchement s’effectue : phase et neutre du plafond sur les entrées du module, puis lampes sur les sorties. Cette configuration rend possible le contrôle de l’éclairage avec une télécommande, une application ou un interrupteur sans fil, tout en assurant une compatibilité totale avec les ampoules LED modernes.
Gestion des ampoules LED et effet « fantôme » : le rôle du bypass
Avec le passage massif aux LED, de nouveaux défis apparaissent en domotique. Les modules DiO génèrent un courant résiduel de surveillance susceptible de provoquer le clignotement – ou effet fantôme – des ampoules très sensibles. L’ajout d’un bypass, petit composant proposé par la marque, stabilise le circuit et élimine définitivement ce désagrément.
Pour le brancher, il suffit de le positionner en parallèle de la lampe, entre phase et neutre. Ce dispositif, souvent fourni d’origine, rassure sur la pérennité de l’installation, garantissant la sérénité des utilisateurs face à un éclairage parfois capricieux avec les technologies LED de dernière génération.
Version DiO Connect : quand la domotique entre dans l’ère connectée
L’écosystème DiO Connect franchit un cap en intégrant le WiFi, la compatibilité Google Home/Alexa et une gestion à distance via applications. Si les modules adoptent une logique d’installation similaire, le retour d’état devient un argument majeur : il garantit que la demande envoyée depuis un smartphone correspond bien à l’exécution réelle, crucial pour sécuriser les accès extérieurs ou piloter des scénarios à distance.
Certaines sociétés immobilières investissent massivement dans ces solutions connectées en 2026, afin de valoriser leur parc tout en répondant aux exigences de confort et de sécurité des locataires. Pour les points d’éclairage critiques ou extérieurs, l’adoption du protocole Zigbee ou WiFi assure une fiabilité supérieure. Le rapport qualité/prix/installation du DiO 1.0 reste cependant inégalé pour des évolutions simples (chambres, salons).
| Symptôme | Cause probable | Solution recommandée |
|---|---|---|
| Le module ne s’allume pas | Branchement incorrect phase/neutre | Vérifier la présence de 230V sur L et N |
| Ampoule LED clignote/reste allumée | Courant de fuite résiduel | Installer le bypass au niveau de la lampe |
| Portée radio trop faible | Obstacles/interférences murales | Éviter les boîtes métalliques, installer un répéteur |
| Allumage intempestif | Interférences avec un autre émetteur 433 MHz | Effacer-mémoire, réapprentissage du module |
Appairage et configuration : la clé d’une installation réussie
La dernière étape de toute installation domotique DiO consiste à réaliser l’appairage entre le module et ses commandeurs (télécommande, interrupteur sans fil, application). Un appui bref sur le bouton « Connect » du module, puis sur la commande choisie, valide l’association par un clignotement caractéristique de l’éclairage. Simple mais incontournable, cette manipulation finalise l’intégration de la solution dans l’univers connecté du logement.
L’expérience utilisateur s’en trouve transformée : certains optent même pour la duplication des points de commande sur différents murs sans tirage de câbles, un point fort pour adapter facilement un appartement à la vie moderne ou à l’accueil de personnes à mobilité réduite.
La portée radio est-elle suffisante dans une grande maison ?
En pratique, la portée maximale atteint 50 mètres en champ libre. Dans une maison avec cloisons épaisses, cette distance est réduite à 15-20 mètres ; l’ajout de répéteurs permet d’étendre la couverture.
Peut-on intégrer le module DiO à Google Home ou Alexa ?
Oui, à condition d’installer une box passerelle connectée (HomeBox, LiteBox) qui fait le lien entre le réseau WiFi de votre box Internet et le protocole radio 433 MHz, rendant possible le pilotage vocal.
Est-il possible de connecter un radiateur sur un module d’éclairage ?
C’est fortement déconseillé. Les modules d’éclairage sont conçus pour de faibles puissances (1000W maxi en incandescent, beaucoup moins en LED), pas pour des appareils gros consommateurs comme les radiateurs électriques.
Comment éviter que la lampe clignote après installation ?
L’installation d’un bypass en parallèle de la lampe supprime le courant résiduel qui cause le clignotement des ampoules LED, stabilisant ainsi le fonctionnement du module.
L’installation est-elle garantie sans travaux lourds ?
Oui, le système DiO, qu’il soit version 1.0 ou Connect, n’exige ni perceuse ni saignée dans les murs, rendant l’équipement accessible à tous, même en location ou copropriété.
