Un interverrouillage ne se contente pas de bloquer un accès. Il impose un ordre précis de manœuvres avant d’autoriser l’ouverture d’une armoire électrique ou l’accès à un compartiment sous tension. Concrètement, tant que les conditions de sécurité ne sont pas réunies – par exemple, la coupure effective du courant – le dispositif maintient la porte verrouillée. Ce mécanisme repose sur des serrures à came, des verrous de transfert ou des contacteurs qui lient physiquement l’état de l’installation à la possibilité d’y accéder.
Dans un tableau moyenne tension, par exemple, l’opérateur doit suivre une séquence obligatoire : ouvrir le sectionneur, vérifier l’absence de tension, puis seulement déverrouiller la porte. Si l’ordre est inversé, le système bloque tout accès. C’est ce qu’on appelle un verrouillage séquentiel. Il peut être purement mécanique – sans électricité – ou combiné à des contacts électriques qui coupent la machine en cas d’ouverture intempestive.
Interverrouillage mécanique ou électrique : que choisir ?
Le mécanique, simple et fiable

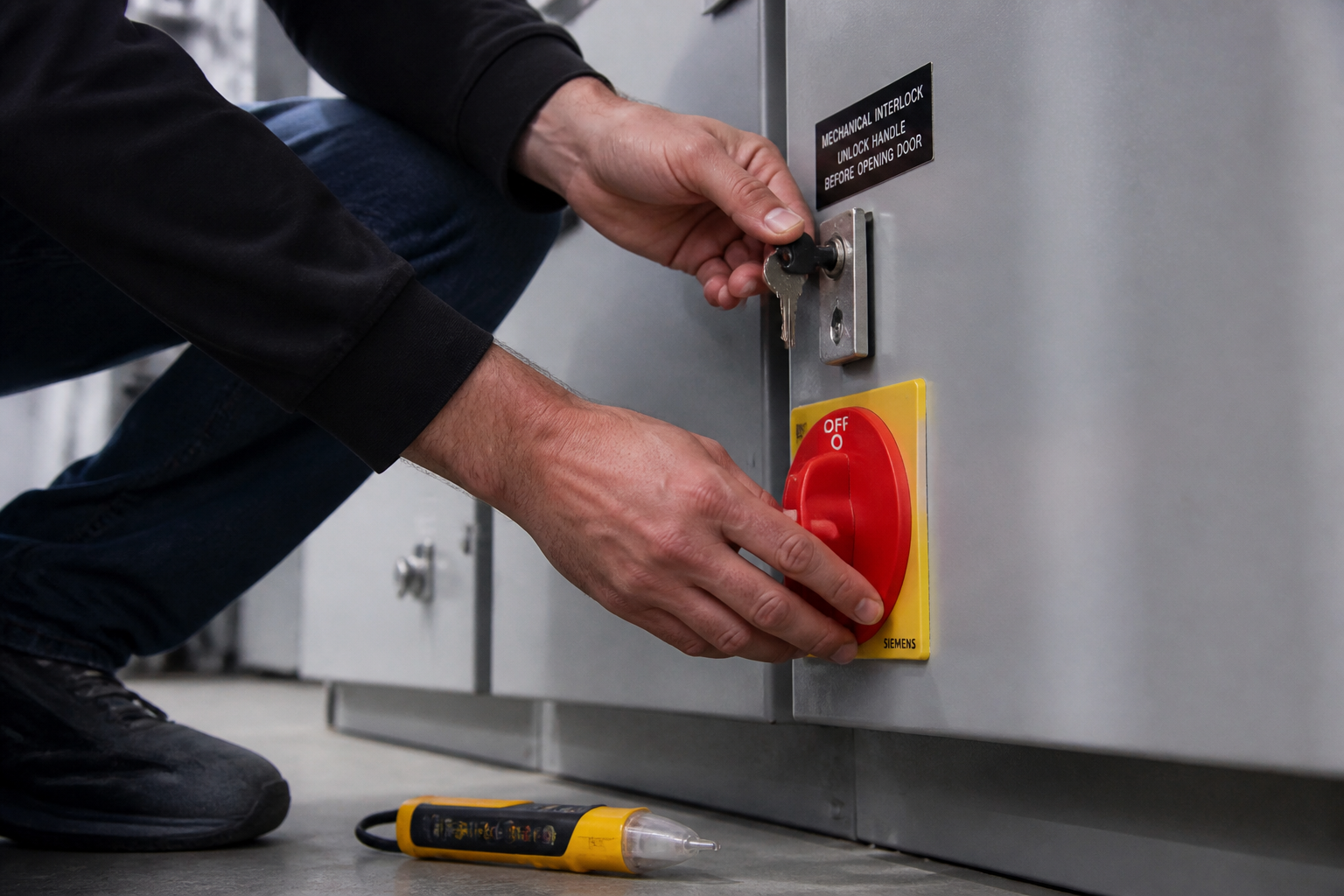

L’interverrouillage mécanique fonctionne sans alimentation. Il utilise des pièces physiques – cames, gâches, pênes – pour empêcher une action tant qu’une autre n’a pas eu lieu. C’est la solution idéale pour les installations où l’on veut éviter toute dépendance au courant, comme sur un disjoncteur BT ou une cellule HTA. Certaines serrures mécaniques intègrent un contact inverseur qui traduit l’état du verrou en signal électrique, par exemple pour allumer un voyant “porte fermée”.
L’électrique, plus souple pour les machines complexes
Sur les équipements industriels, l’interverrouillage électrique est souvent préféré. Il est relié au circuit de commande de la machine : si le protecteur est ouvert, le courant est coupé automatiquement. La machine ne redémarre pas tant que le protecteur n’est pas refermé. Cette logique est imposée par la norme ISO 14119 pour les protecteurs de machines-outils. Elle garantit que l’opérateur ne peut pas accéder à une lame ou à un cylindre en mouvement, même après un arrêt d’urgence.
Un cas typique est celui d’une scie circulaire à grand diamètre : après l’ordre d’arrêt, la lame continue de tourner plusieurs secondes. Un interverrouillage électrique empêche l’ouverture du capot tant que la rotation n’est pas nulle. Sans lui, l’opérateur risquerait d’atteindre la lame encore en mouvement.
Les trois règles d’or d’un protecteur interverrouillé
Un dispositif d’interverrouillage efficace repose sur trois principes, quel que soit le type de machine ou d’installation :
- La machine s’arrête automatiquement dès que le protecteur est ouvert.
- Elle reste à l’arrêt tant que le protecteur n’est pas refermé.
- Elle ne redémarre pas toute seule lorsque le protecteur est remis en place.
Ces règles semblent simples, mais leur application évite la majorité des accidents liés aux parties mobiles dangereuses. Un protecteur non interverrouillé peut être facilement contourné par l’opérateur, ce qui annule toute protection. L’interverrouillage rend ce contournement impossible, ou au moins très difficile, sans outillage spécifique.
Comment choisir le bon système pour votre installation ?
Le choix d’un interverrouillage dépend de plusieurs critères concrets. Il ne s’agit pas seulement de “mettre un verrou”, mais de concevoir une séquence logique adaptée à chaque équipement.
| Critère | Question à se poser | Solution possible |
|---|---|---|
| Type d’équipement | Est-ce un tableau MT, une machine-outil, un transformateur ? | Serrures à came pour tableau, contacteurs pour machine |
| Niveau de tension | BT (basse tension) ou HTA/HTB (moyenne/haute tension) ? | Verrouillage mécanique renforcé pour HT |
| Fréquence d’accès | L’opérateur ouvre-t-il souvent le protecteur ? | Système à clé transfert pour accès programmés |
| Continuité de service | Faut-il maintenir l’alimentation sur d’autres parties ? | Interverrouillage par compartiment (norme CEI 62271-200) |
| Environnement | Humidité, poussière, risque d’explosion ? | Matériel IP adapté, mécanique sans électricité |
Pour les installations complexes, des gammes comme METEOR ou PROTECTOR offrent des combinaisons de serrures très nombreuses – jusqu’à plus d’un million de configurations possibles. Cela permet de personnaliser la séquence sans refaire toute l’installation. L’important est de prévoir l’interverrouillage dès la conception du réseau, comme le rappelle la norme CEI, pour garantir la compatibilité des serrures et des clés.
Les erreurs fréquentes qui compromettent la sécurité
La première erreur consiste à installer un interverrouillage sans vérifier sa compatibilité avec l’équipement existant. Un système mal adapté peut être contourné ou, pire, donner un faux sentiment de sécurité. La deuxième erreur est de négliger la formation des opérateurs. Même le meilleur verrouillage ne sert à rien si le personnel ne respecte pas la procédure de consignation.
Une autre erreur courante est d’oublier l’inertie des pièces. Sur une presse ou une scie, le mouvement peut continuer après l’arrêt. Si l’interverrouillage n’est pas couplé à un capteur de vitesse nulle, l’accès reste dangereux. Enfin, ne pas prévoir de dispositif anti-contournement – par exemple, une clé captive qui ne peut être retirée qu’en position sécurité – expose à des risques graves.
Pour les installations domestiques ou de petit tertiaire, l’interverrouillage est moins courant, mais il peut être utile sur un tableau de répartition ou un coffret de chantier. Dans ces cas, un simple verrou à came avec contact de sécurité suffit souvent. Attention toutefois : un interverrouillage n’est pas un antivol. Il protège les personnes, pas le matériel contre le vol.
L’interverrouillage, un investissement qui évite des accidents graves
Installer un interverrouillage, c’est accepter que la sécurité ne repose pas uniquement sur la bonne volonté des opérateurs. C’est rendre l’erreur humaine impossible dans la séquence critique. Le coût d’un tel système – quelques centaines d’euros pour un verrou mécanique, jusqu’à plusieurs milliers pour une solution électrique complexe – est dérisoire comparé à celui d’un accident électrique grave.
Avant d’acheter, vérifiez que le système est conforme aux normes en vigueur (CEI 62271-200 pour les tableaux MT, ISO 14119 pour les machines). Si vous hésitez entre plusieurs modèles, privilégiez celui qui offre le plus de combinaisons de clés : cela vous permettra d’évoluer sans tout changer. Et surtout, ne faites pas l’impasse sur la consignation : un interverrouillage ne remplace pas une procédure de vérification d’absence de tension, il la rend simplement obligatoire.
