Relier deux câbles 16 mm² constitue une opération capitale dans le domaine de l’électricité résidentielle et tertiaire. Entre exigences de sécurité, réglementation stricte et puissance en jeu, la connexion sécurisée impose un savoir-faire technique et le choix de méthodes fiables. En 2026, le recours à des outils coupe câble professionnels, au sertissage et à des composants certifiés garantit la longévité et la conformité des installations électriques. Cet article révèle les meilleures pratiques actuelles pour un raccordement sans faille, loin des anciens dominos électriques sous-dimensionnés.
En bref :
- Une connexion sécurisée des câbles 16 mm² assure la protection contre les risques d’incendie.
- La méthode du sertissage sur manchon et l’utilisation de borniers adaptés sont incontournables.
- Éviter les dominos électriques classiques, inadaptés pour de telles sections, est indispensable.
- Le respect scrupuleux des normes électriques (notamment NF C 15-100) prévient les défaillances.
- L’usage d’un isolant spécifique – gaine thermo-rétractable – complète la sécurité de chaque jonction.
- Un contrôle par vérification continuité et une vigilance particulière lors du serrage vis clôturent l’intervention.
Connexion sécurisée de deux câbles 16 mm² : enjeux et risques
Dans une installation électrique moderne, raccorder deux câbles 16 mm² implique de faire face à un double défi : supporter des intensités élevées et empêcher tout point chaud. Un tel câblage, courant dans les alimentations principales ou pour les équipements gourmands, ne tolère aucune improvisation. L’utilisation d’un domino électrique ou d’un connecteur sous-dimensionné est fortement proscrite, car ils favorisent les échauffements, causes majeures d’incendies recensés lors des expertises en sinistre. Illustration concrète avec le remplacement d’un vieux tableau électrique dans une maison de 1980 : la découverte d’un domino calaminé sur la section principale a précipité le changement vers des borniers adaptés, stoppant la progression des dégradations thermiques. Pour chaque opération, le respect des normes électriques reste la garantie minimale d’une connexion fiable sur le long terme.
Sertissage et matériel dédié : un gage de sécurité durable

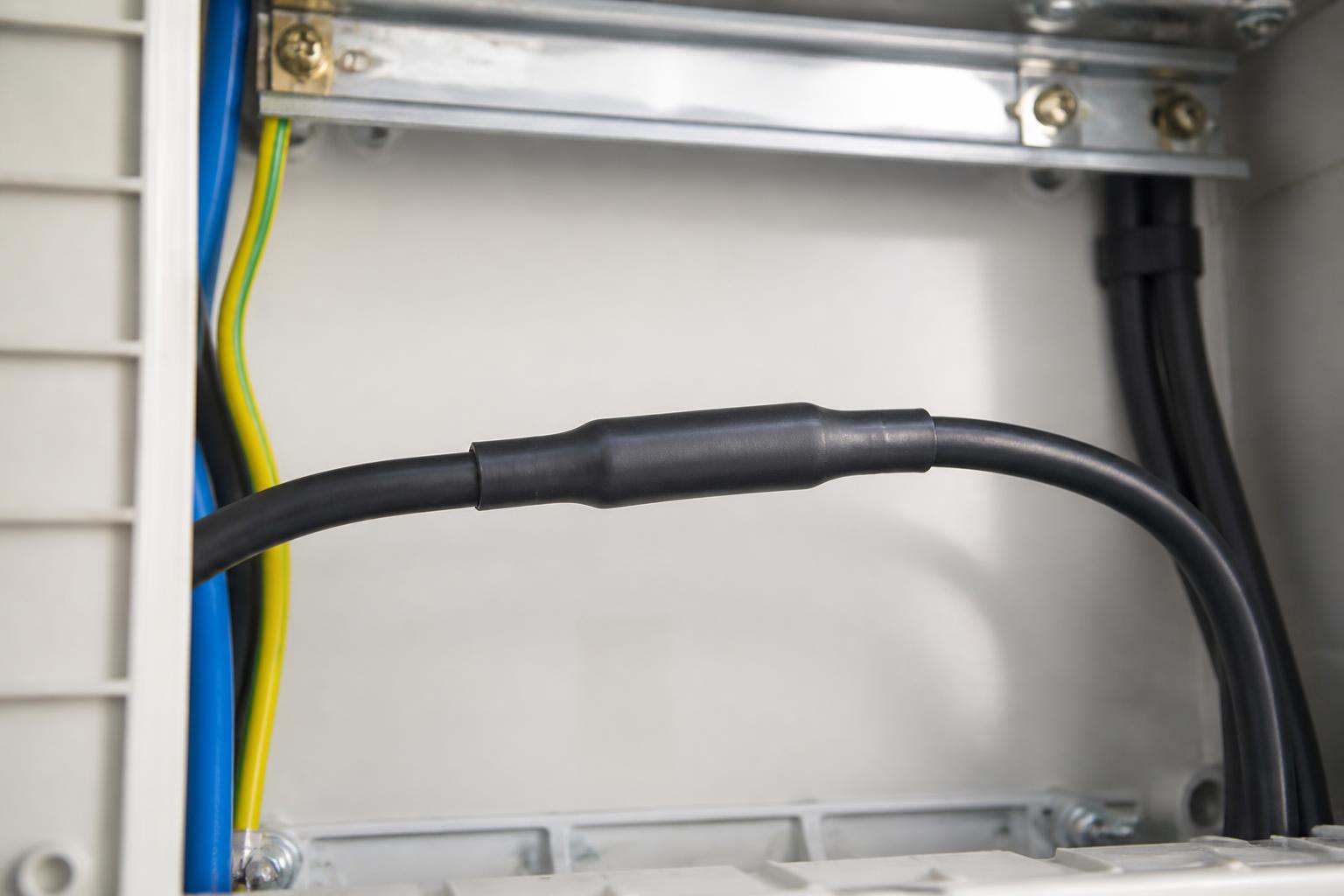

La connexion sécurisée entre deux câbles de grosse section s’appuie aujourd’hui principalement sur la technologie du sertissage. L’intervention requiert l’emploi d’un manchon à sertir en cuivre étamé, parfaitement calibré au 16 mm². C’est le seul moyen de fusionner mécaniquement les brins et d’assurer une conductivité parfaite, sans jeu ni risque d’oxydation. Cette opération impose une pince hydraulique spécifique, capable de comprimer uniformément la matière. Un exemple marquant : dans le cas d’un atelier transféré en 2025 vers l’écoconstruction, le recours au sertissage a permis de raccorder proprement les lignes d’alimentation des machines-outils, avec une température de fonctionnement stable, validée par contrôle infrarouge post-installation. Pour chaque jonction, l’ajout d’une gaine thermo-rétractable finalise l’opération, protégeant durablement contre l’humidité et les courts-circuits.
Bornier ou manchon, le choix du contexte pour une connexion parfaite
Selon l’emplacement de la jonction, le choix de la méthode diffère. Dans l’enveloppe d’un tableau, employer un bornier de puissance homologué permet un serrage vis contrôlé via un tournevis dynamométrique. Chaque câble doit être entièrement logé dans la cage de contact, l’omission d’un seul brin engendrant un défaut de section et donc une surchauffe. Pour des prolongations en ligne ou en rénovation cachée, le sertissage sur manchon s’impose. Un exemple dans le collectif : lors d’un agrandissement, la solution Viking ou répartiteur de phase à vis offre une modularité et une vérification de la continuité simplifiées lors de futures maintenances. L’important demeure l’adéquation stricte entre la méthode choisie, la nature du câble (rigide ou multibrins), et la puissance attendue.
Tableau comparatif : capacités et méthodes en fonction du mode de pose
| Mode de pose | Intensité maximale (A) | Puissance max. (230 V) | Méthode recommandée |
|---|---|---|---|
| Sous conduit ou moulure | 66 | 15,1 kW | Borniers ou sertissage |
| À l’air libre (apparent) | 85 | 19,5 kW | Sertissage privilégié |
| Câble enterré (sous gaine) | 95 | 21,8 kW | Manchon à sertir, étanchéité renforcée |
Préparation méticuleuse et contrôle final : garantir la fiabilité électrique
Réussir une connexion sécurisée des câbles 16 mm² commence par un dénudage précis, en évitant la moindre blessure des brins. L’usage d’un outil coupe câble professionnel limite les risques d’écrasement ou de coupe irrégulière. Toute trace d’oxydation doit être retirée au préalable avec une brosse métallique pour garantir la conductivité. Une fois la jonction faite, la pose d’une gaine thermo-rétractable autour de la connexion constitue la défense ultime contre les infiltrations et les courts-circuits cachés. Avant remise en tension, la vérification continuité au multimètre s’impose pour valider l’absence de points de résistance parasites, là où le défaut d’un simple brin oublié peut gâcher l’ensemble. Les courbures exagérées sont proscrites pour prévenir tout desserrage progressif lié aux cycles thermiques. Seule une démarche rigoureuse assure la pérennité de l’installation.
Peut-on utiliser des dominos électriques pour deux câbles 16 mm² ?
Non. Les dominos électriques standards ne sont pas conçus pour supporter la forte intensité et la dissipation thermique de cette section, augmentant fortement les risques de point chaud et d’incendie.
Quelle méthode privilégier pour relier câbles cuivre et aluminium ?
Uniquement avec un bornier bi-métal ou un connecteur spécifique à graisse neutre pour annuler tout risque d’électrolyse, cause majeure de dégradation et d’incendie dans ces cas de jonctions mixtes.
Un embout est-il nécessaire pour un câble rigide 16 mm² ?
Non. L’embout est réservé aux multibrins souples. Sur câble rigide, il gênerait le contact direct et réduirait la sécurité mécanique de la connexion.
La soudure à l’étain est-elle autorisée pour le 16 mm² ?
Non, cette technique est proscrite dans les installations fixes puissantes car elle offre une résistance mécanique et thermique insuffisante. Seuls le sertissage et le serrage mécanique sont reconnus par les normes en vigueur.
Comment contrôler la fiabilité du raccordement final ?
Par une vérification de la continuité électrique au multimètre, suivie d’un test de traction manuelle pour s’assurer de la fixation. Il faut également vérifier l’absence d’échauffement après remise sous tension lors du premier fonctionnement.
